Cuptor cu arc scufundat

Cuptoarele cu arc scufundat cu feroaliaje sunt utilizate în principal pentru reducerea și topirea materiilor prime, cum ar fi minereul și cocs, la temperaturi înalte, pentru a produce feroaliaje, cum ar fi fierul de siliciu, fierul de mangan și fierul de crom etc. Aceste feroaliaje sunt utilizate pe scară largă în industria siderurgică ca dezoxidanți și aliaj. aditivi de elemente. În plus, cuptorul cu arc scufundat este folosit și pentru a produce siliciu industrial, carbură de calciu, corindon, fosfor galben etc.

• Sistem mecanic: carcasa cuptorului, hota de fum, sistem de evacuare a fumului.
• Sistem electric: transformator cuptor electric, sistem de control și protecție de înaltă tensiune, sistem de control și protecție de joasă tensiune, sistem de operare pe computer.
• Sistem de electrozi: braț încrucișat conductiv, mecanism de ridicare și coborâre a electrodului, dispozitiv de strângere și eliberare a electrodului.
• Sistem de alimentare: sistem de distribuție și descărcare.
• Sistem hidraulic: dispozitiv de ridicare a electrodului, dispozitiv de înclinare a cuptorului.
• Sistem de curent mare: tuburi conductoare de cupru, cabluri răcite cu apă, compensatoare; Sistem de ciclism al apei; sistem de tapping & gating.

Un cuptor cu arc scufundat topește sarcina cuptorului prin încălzirea cu arc și încălzirea cu rezistență, iar oxizii din sarcina cuptorului sunt reduse la metale prin carbon, realizând topirea minereurilor și producerea de aliaje. Transformatoarele pentru cuptor cu arc scufundat sunt, de obicei, transformatoare minier special concepute, caracterizate prin tensiune înaltă, curent ridicat și impedanță scăzută etc. Aceste caracteristici permit transformatorului să se adapteze la cerințele de sarcină mare și variabilă ale cuptorului cu arc scufundat, asigurând funcționarea stabilă a cuptorului. cuptor.

În funcție de structura și caracteristicile de utilizare ale cuptorului, acesta poate fi împărțit în cuptor cu arc scufundat de tip deschis, cuptor cu arc submers de tip semi-închis și cuptor cu arc submers de tip complet închis.

Conform metodei de alimentare cu energie electrică, acesta poate fi împărțit în trei tipuri: cuptor cu arc scufundat cu curent alternativ, cuptor cu arc cu arc scufundat cu curent continuu și cuptor cu arc scufundat cu frecvență joasă. Diferite tipuri de cuptoare cu arc scufundat au ușoare diferențe în proces și funcționare și pot fi selectate în funcție de nevoile de producție.

16500KVA Ferrocrom cu conținut ridicat de carbon SAF

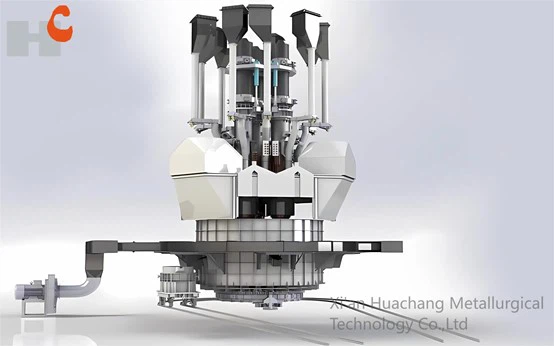

Diagrama tridimensională SAF
